端铣刀,钨钢端铣刀介绍

端铣刀,钨钢端铣刀介绍

端铣刀为目前最常见切削刀具，在高速切削加工上，有切除的效率高及效果好等优点，因铣刀种类繁多，切削加工时，要如何选用适用铣刀才能事半功倍，是需要多了解铣刀丶材质丶加工方式丶加工机台丶加工工件本身及铣削原理…，才能更有利於选择适用的刀具!

要选择适用刀具，第一基本入门当然就从认识钨钢铣刀本身的各部位及部位功能~

以端铣刀为例:

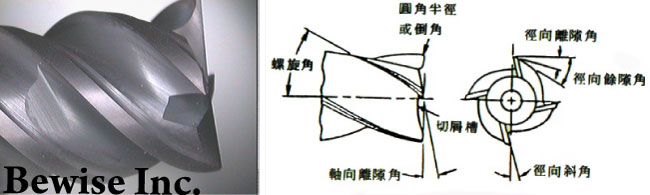

端铣刀,钨钢端铣刀介绍

1.直径(diameter):

直径为端铣刀在的周边上相对的两刃间通过轴心的距离。平铣刀或成型铣刀

2.螺旋角(helix angle):

螺旋角为刀刃的切线与铣刀轴线的交角，端铣刀周边切刃通常有螺旋线，这可使切削有更稳定作用。

螺旋角种类 螺旋角角度 选用适用螺旋角
直刃 0° 加工精度上不会产生弯曲状，但切削纹路不佳。主要使用於成型刃(Fromed)，锥刃(Taper)修整。
弱螺旋刃 1-25° 沟槽加工用端铣刀为其代表，在重式加工精度(沟槽崩溃丶扭曲)时使用，与普通螺旋或强螺旋比较起来，较不常用。
普通螺旋刃 26°-39° 市面上端铣刀大部分为普通螺旋，加工精度丶切削波纹平衡性佳，最常用切刃。
强螺旋刃 40°以上 切削纹路佳，但变形大。又如果加大切深量时端铣刀会从刀作中拔出。

3.切刃口(cutting edge):

由刀面与刀腹相交而成，直切刀刃口则其整个长度同时做切削工作；螺旋切刃口，则其与工作接触的距离丶切削深度及刀刃的位置依螺旋角而异。端面上刃有如钻头作用；周边切刃就像竖立瓶铣刀，可用於铣削平面丶沟槽丶轮廓…

4.径向斜角(radial rake angle):

刀面自径向线到刃口之倾斜角。

5.离隙角(relief angle):

离隙角为刀背与刃口之周边切线间的夹角，其主要功能为避免刀背与切削面的磨擦。

6.馀隙角(clearance angle):

馀隙角为刀背後再研磨一斜面与刃口周边切线。

7.刃齿数(number of teeth):

端铣刀每刃间通常等长，铣刀有一体成型丶焊接式丶焊刃式(软焊式)丶嵌刃式丶舍弃式。端铣刀刃数有2刃丶3刃丶4刃及6刃(如图1-1~1-4)，通常2刃铣刀可以像钻头直接对工件做钻孔加工，当钻孔深度不超过铣刀半径时，就可以利用圆周面刀刃直接铣削沟槽。因4刃端面上有中心孔，不能以端面刃直接钻孔，只能用圆周刃做工件边铣削动作。

8.切屑槽(chip space):

一刃齿与次一刃齿面的间隔为切屑槽。为收容切刃从切入被切削材终了为止所产生切屑的空间(Space)。刃数较少切屑槽大，则排屑佳，若切削时发生震动动，就要更换刃数多支铣刀，通常重切削铣刀刃就是刃数较少切屑槽大；而轻切削铣刀则反之。

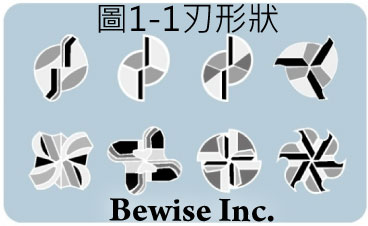

端铣刀,钨钢端铣刀介绍,各种刃形
刃数与切屑槽特徵
端铣刀 2刃 3刃 4刃
特徵 优点 切屑排出性好
纵向加工容易		 切屑排出性好
纵向进给容易		 强度强
缺点 强度弱 外径不易量测 切屑排出性差
用途 沟丶侧面切削丶钻孔加工等。 沟丶侧面切削丶重切削丶精加工切削。 浅沟丶侧面切削丶精加工切削。

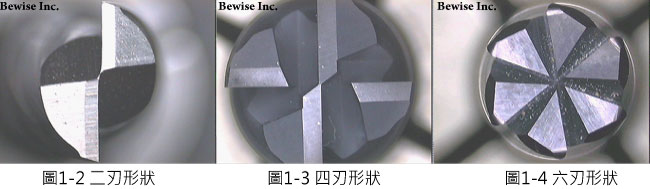

端铣刀,钨钢端铣刀介绍,二刃丶四刃以及六端铣刀
